磷酸铁锂极片处理设备

产品介绍

锂电池回收处理设备极片处理系统，主要用于对磷酸铁锂极片或三元极片等物料进行回收处理，若物料是负极片，则极片处理后的粉末为是铜和碳粉，若是正极片，则处理后出来粉末为是铝和磷酸铁锂粉/三元锂极片粉。

产品优势

生产线设计精湛而合理，提高生产效率，设备采用自动化操作系统，节约人工成本；

整条生产线占用空间小、成本较低；整线模块化设计，按需选配更省心；

适用范围广泛，处理产量大，适用于三元极片，磷酸铁锂极片等各类锂电池制造过程中的废料；

回收利用率高，能耗低，生产线多个分选装置和筛分装置相互匹配；

分选更精细更高效，能够有效控制金属流失，综合回收率超过98%。

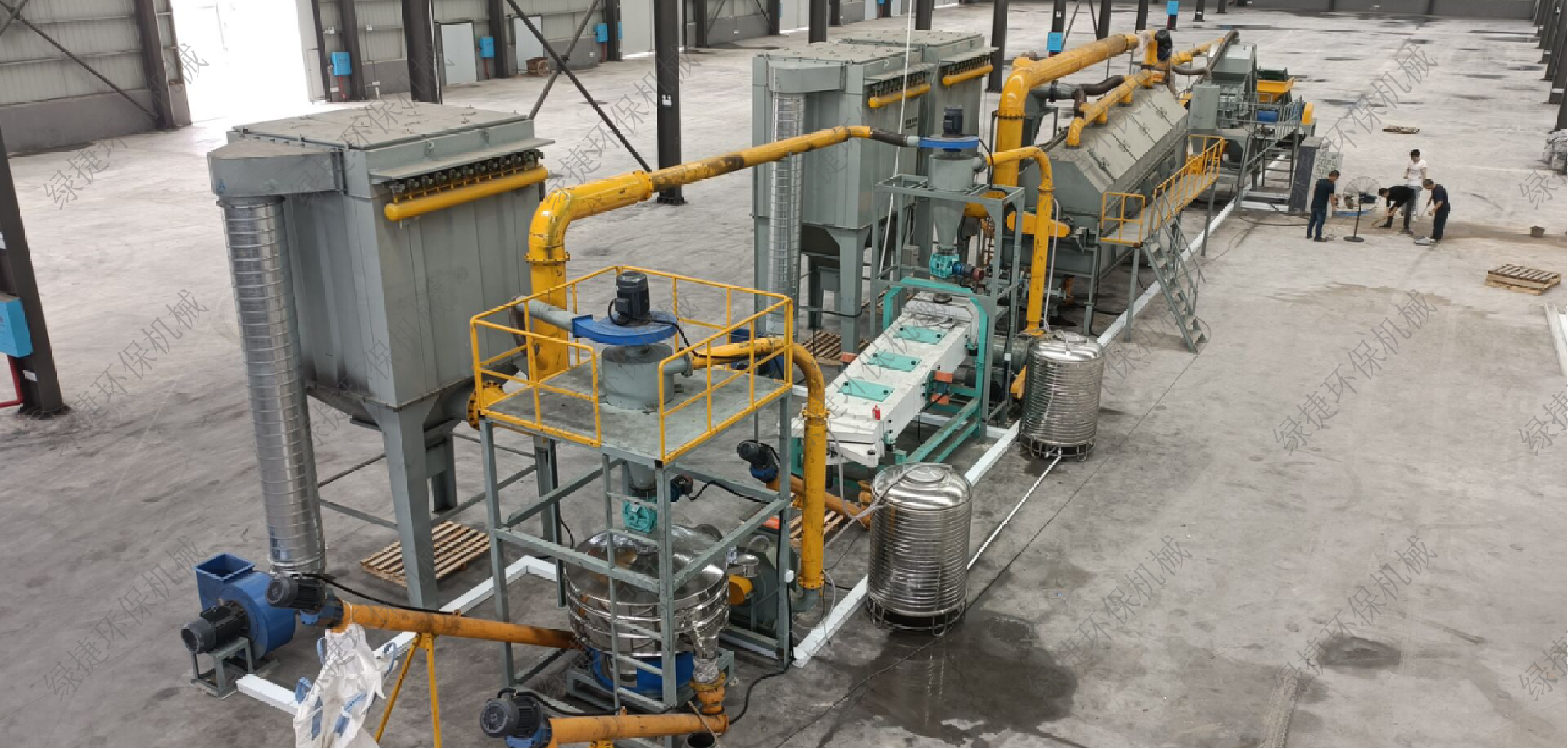

图片实拍

工作原理

锂电池极片处理设备的工作原理包括以下几个步骤：

初步破碎与磁选：待处理的电池极片首先通过输送带进入双轴撕碎机进行初步破碎处理，同时利用磁选滚筒分离出其中的磁性金属（如铁质杂质），为后续处理奠定基础.

多级破碎与筛分：初步破碎后的物料进入锤式破碎机进行进一步破碎，随后通过圆振筛进行筛分，将大部分黑粉（磷酸铁锂粉或三元锂极片粉）分离出来。未完全破碎的块状物料则进入第二锤式破碎机进行第三次破碎，再经第二圆振筛筛分，确保黑粉的充分回收。

精细磨粉与筛分：对于仍含有未完全破碎物料的筛上料，系统采用磨粉机进行精细碾磨，然后通过第三圆振筛进行筛分。这一步骤不仅分离出了隔膜和铝粒，还确保了黑粉的极致纯净度。

智能集料与除尘：整个过程中，集料系统通过除尘系统提供的风力，将物料准确输送至各个集料装置，实现了高效、无尘的收集。同时，除尘系统还负责净化处理过程中产生的尾气，确保生产环境的清洁与安全。

技术参数

主机技术参数（TXECHNICAL PARAMETER）
加工范围	Processing diameter	磷酸铁锂极片或三元极片等物料
主机器尺寸	Overall dimension(LXWXH)	长40m宽6.85m高6.5m
机器重量	Machine weight	30-50t
电机电压	Motor voltage	380V/220V
产量/小时	Output/hour	500kg-2000kg
